Влагомер PCE-MWM 240-B VHF-Band Sensor
Тип влагомера: |
стационарный |
- Описание
Промышленный стационарный влагомер для сыпучих материалов / Для гранулированных материалов, пластиков, зерна и любых сыпучих веществ / / установка в продуктопроводах и емкостях / Большой рабочий диапазон, от -20 до +145 град/ /рабочий диапазон по влажности: от 0 до 100 %/ / продолжительные непрерывные измерения.
Промышленный стационарный влагомер для сыпучих материалов /
Для гранулированных материалов, пластиков, зерна и любых сыпучих веществ /
/ установка в продуктопроводах и емкостях /
Большой рабочий диапазон, от -20 до +145 град/
/рабочий диапазон по влажности: от 0 до 100 %/
Модель PCE-MWM 240-B VHF-Band Sensor
/ продолжительные непрерывные измерения
Промышленный стационарный влагомер предназначен для измерения влажности сыпучих материалов в месте их хранения, емкостях, цистернах, силосах, в продуктопроводах и пр. Влагомер может работать со всеми типами сыпучих материалов без ограничений. Рабочий диапазон - от 0 до 100 % влажности, от -20 до +145 град по температуре
Прибор имеет стационарное исполнение и позволяет проводить продолжительные непрерывные измерения в потоке.
Принцип измерения ооснован на изменении харатеристики ОВЧ излучения при прхождении через материал. Измеритель влажности представляет собой погружной датчик и электронный блок управления. Сенсоры поставляются в двух исполнениях. Оба выполнены из нержавеющей стали AISI321, но имеют конструктивные отличия.
ВАРИАНТ 1 (PCE-MWM 240-A): гибкий сенсор длиной 200 мм
Сенсор расчитан на работу под сильным механическим воздействием рабочей среды, гибкая (упругая) конструкция аммортизирует удары по корпусу. Для установки сенсора на стенке трубопровода предусмотрены специальные крепления

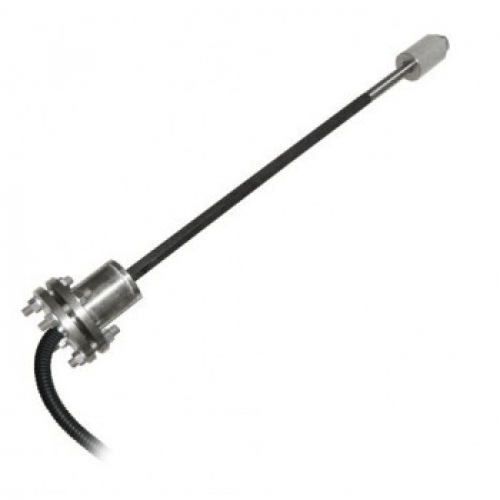

Вариант 2 (PCE-MWM 240-B): Жесткий сенсор длина 500 ... 1500 мм
этот вариант датчика жестко устанавливается в распор в трубопроводе или лотке от одной стенки до другой.
Оба сенсора работают ТОЛЬКО ПРИ УСЛОВИИ полного погружения в материал (не менее 100 мм), для достижения заявленного уровня точности.
Технические харатеристики |
|
Диапазон измерений | 0 ... 100 % |
Максимальная допустимая ошибка (абсолютная) | Δ= 0,02 +0,025·W |
Рабочий диапазон температуры | -20 ... +145 °C |
Режим работы | продолжительное непрерывное измерение |
Частота обновления | 1 сек |
Питание | 24 VDC |
Потребление | 200 мА |
Время прогрева | 30 мин |
Выходы | RS485 (Modbus RTU), 4-20 mA [RS485: max. длина кабеля 1000 м; 4-20 mA: max. длина 100 м (max. длина до SPS)] |
Входы | 2 x цифровой 24 В |
Габариты сенсора |
длина 500 ... 1000 мм, Ø 15 ... 30 мм |
Габариты гибкого сенсора (исполнение 2) | длина 200 мм, Ø 15 ... 30 мм |
Габариты электронного блока | 255 х 170 x 60 мм |
Класс защиты сенсора | IP65 |
Класс защиты электронного блока | IP54 |
Габариты | |
Сенсор жесткий | 2 ... x кг (в зависимости от длины) |
Сенсор гибкий | 3 кг |
Блок управления | 2 кг |
