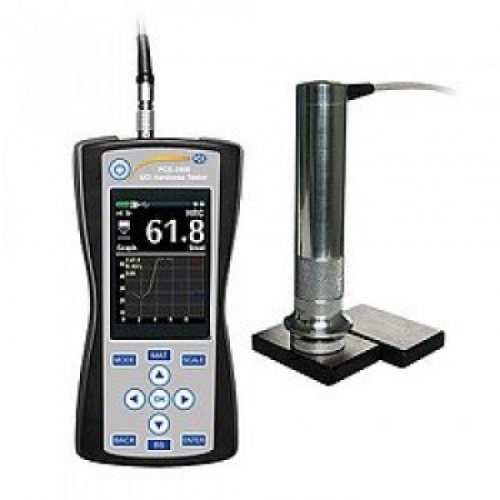

Ультразвуковой твердомер PCE-3500
- Описание
Твердомер PCE-3500 используется для неразрушающего измерения твердости металлических компонентов. Измеритель твердости UCI (Ultrasonic Contact Impendance) использует метод ультразвукового контактного импеданса. UCI-процесс возбуждает алмаз Виккерса на саморезонансном зонде. При нажатии на тестовый зонд частота колебаний затухает в зависимости от твердости поверхности и в зависимости от модуля упругости заготовки и контактной поверхности. Из результирующего сдвига частоты, учитывая материальную характеристику, можно определить твердость поверхности. Измеритель твердости UCI работает без разрушения материала. Хотя этот метод создает микроскопические царапины на поверхности - невооруженным глазом, обычно, их не видно. Из-за низкой глубины проникновения алмаза Виккерса твердомер UCI особенно подходит для поверхностно-отвердевших компонентов. Типичными применениями являются перфорирующие инструменты, прессы, тонкостенные компоненты, шестерни, лопатки турбин, распределительные валы или сварные швы. Тестер твердости UCI также подходит для многих других применений в области испытаний на твердость. Благодаря сменным датчикам с различными контактными усилиями можно охватить широкий спектр применений. После измерения твердости компонента UCI твердомер PCE-3500 отображает различные статистические данные, такие как мин./макс. и средние значение. Аналогичным образом можно определить стандартное отклонение и другие коэффициенты, а также отображение гистограммы. Поскольку измеритель твердости UCI имеет внутреннюю память, оценка измеренных данных может быть выполнена после проведенных измерениы с помощью программного обеспечения.
ДИАПАЗОН ИЗМЕРЕНИЙ | |
---|---|
ТВЕРДОСТЬ | Рокуэлл 20...70 HRC Бринель 90...650 HB Викерс 230...940 HV Предел прочности на разрыв 370...1740 MPa |
ТОЧНОСТЬ | |
ТВЕРДОСТЬ | ±1,5% HRC ±3% HB ±3% HV |
ОБЩИЕ ПОЛОЖЕНИЯ | |
НАПРАВЛЕНИЕ ИЗМЕРЕНИЯ | 360 ° |
ДИСПЛЕЙ | графический LCD дисплей с подсветкой |
ФУНКЦИИ/ОСОБЕННОСТИ | неразрушающий контроль твердости различные шкалы твердости интерфейс USB возможность подключения различных зондов (см. доп. аксессуары) большой, графический дисплей отображение статистических данных: мин./макс./среднее значение, количество измерений, усреднение, стандартное отклонение и пр. |
ПИТАНИЕ | 3 батарейки 1,5V типа АА ок. 10 часов непрерывной работы |
СТРАНА ПРОИЗВОДИТЕЛЬ | Германия |
ГАРАНТИЯ | 12 мес. |
КОМПЛЕКТ ПОСТАВКИ | 1 x твердомер PCE-3500; 1 x 50Н UCI зонд; 3 x батарейки 1,5V; 1 х зарядное устройство; 1 х SD карта памяти 2 Гб; 1 х USB устройство; 1 х программное обеспечение; 1 x инструкция; 1 x чемодан для транспортировки; |
УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
РАБОЧАЯЯ ТЕМПЕРАТУРА | -20...+40°C / отн. влажн. макс. 90 % |
РАЗМЕРЫ/ВЕС | |
ИНФОРМАЦИЯ О ЗАГОТОВКАХ | UCI: ферромагнитные стали Либ: сталь, чугун, нержавеющая сталь, алюминий, бронза ТОЛЩИНА мин. 1 мм |
РАЗМЕРЫ ПРИБОРА (Д/Ш/В) | 160x75x30 мм |
ВЕС | 300 г без зонда |
