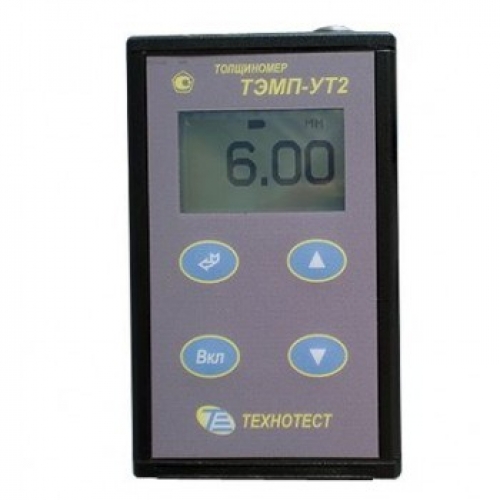

Толщиномер ТЭМП-УТ 2

Толщиномер ТЭМП-УТ2 предназначен для:

• измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, и при значениях скорости распространения продольных УЗК в диапазоне от 1000 до 9999 м/с;
• определения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине изделия;
• графического отображения профиля (разреза) изделия, полученного при одностороннем доступе (B-SCAN);
• измерения толщины металла под лакокрасочным покрытием с применением высокодемпфированного преобразователя, этот метод называется эхо-эхо или мультиэхо, его суть заключается в измерении временного интервала между двумя донными эхо-сигналами. Для измерения толщины металла под краской применяется высокодемпфированный преобразователь.

В толщиномере ТЭМП-УТ2 используется контактный способ обеспечения акустического контакта прижимом контактной поверхности преобразователя к поверхности контролируемого объекта, на которую нанесена контактная смазка (вода, глицерин, спирт, масло, консистентные смазочные материалы и т.д.).

Ультразвуковым толщиномером ТЭМП-УТ2 контролируют толщину следующих объектов:

• листы, стенки сосудов, котлов, труб, трубопроводов, изделия различного назначения, в том числе с окрашенными или корродированными поверхностями, в процессе их изготовления, эксплуатации или ремонта.

Отличительные особенности ультразвукового толщиномера ТЭМП-УТ2:

• Встроенный образец толщины,

• Ручной выбор преобразователя из меню прибора;

• В-скан;

• Запоминание следующих параметров:

  • настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта);

  • последней юстировки на определенный материал;

• Запись в память и сохранение даже при отсутствии питания до 2000 результатов измерения с разбивкой на "страницы", их последующий просмотр и передача в ПК;

• Автоматическое отключение после завершения работы;

• Удобная, дружественная, износостойкая клавиатура;

• Четкий, контрастный дисплей с большими цифрами, включая режим «цифры на весь экран»;

• Прочный металлический корпус;

• Световая индикация акустического контакта преобразователя.

Технические характеристики УЗ толщиномера ТЕМП-УТ2

• Диапазоны измерений толщины, мм                                                  0,8...200

• Дискретность измерения, устанавливаемая вручную: 0,01 мм или 0,1 мм (при толщине свыше 100,0 мм эта дискретность устанавливается автоматически)

• Питание прибора: от 2-х батарей типа АА или аккумуляторов  с номинальным напряжением 1,5 В.

• Память результатов измерения                                                                2000

• Погрешность показаний прибора не более, мм                                         0,05

• Время одного измерения, не более, сек                                                     0,3

• Рабочий диапазон температур, °С                                             от -20 до +60

• Время непрерывной работы прибора не менее, час                                    25

• Шероховатость контролируемой поверхности не более, Rz                       100

• Время до автоматического отключения, сек                                              180

• Габаритные размеры, мм                                                               22х82х132

• Масса прибора в металлическом корпусе, не более, кг                              0,3

Диапазоны измерений толщины (по стали) для различных пьезоэлектрических преобразователей (ПЭП)

Комплект поставки толщиномера ТЭМП-УТ2:

• Блок электронный ТЭМП-УT2 - 1шт.
• Преобразователи ультразвуковые (по выбору заказчика) П112-10-6/2;  П112-5-6/2;  П112-5-10/2;  П112-5-12/2;  П112-2,5-12/2 (либо другие преобразователи) - 2шт.
• Кабель подключения преобразователя к ультразвуковому толщиномеру (2Лемо-2Лемо) - 1шт.
• Кабель связи с компьютером по порту USB- 1шт.
• Диск с программным обеспечением для вывода информации на компьютер - 1шт.
• Элементы питания типа АА 1,5 В - 2шт.
• Сумка-чехол - 1шт.
• Паспорт (включая методику поверки) - 1шт.
