Термопреобразователь сопротивления ТСП 0303-19 (рис.2)-(-50...500)°С-100П-У2
По запросу
Термопреобразователь сопротивления ТСП 0303-19 (рис.2) (Длина монтажной части, мм)-(-50...500)°С (Температурный диапазон)-100П (Номинальная статическая характеристика (НСХ))-У2 (Вид климатического исполнения)
Характеристики
Длина монтажной части, мм: |
100 мм |
Температурный диапазон: |
(-50...500)°С |
Номинальная статическая характеристика (НСХ): |
100П |
Вид климатического исполнения: |
У2 |
Класс допуска: |
В |
Тип преобразователя: |
ТСП (платиновые) |
В корзину
- Описание
Термопреобразователь ТСП 0303 - для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
Технические характеристики по ТУ 4211-048-02566540-2005:
|
Характеристики |
Значения |
|
Диапазон измеряемых температур, °C |
от -50 до +500 |
|
Номинальная статическая характеристика (НСХ) |
100П |
|
Класс допуска |
B |
|
Время термической реакции, с |
8; 20 |
|
Степень защиты от пыли и воды |
IP55 |
|
Материал изоляции термоэлектродов |
сталь 12Х18Н10Т |
|
Номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
|
Диапазон условных давлений, МПа |
4; 6,3 |
|
Устойчивость к вибрации |
группа исп. N2 |
|
Вид климатического исполнения |
У2, Т2 |
|
Средняя наработка до отказа, ч, не менее |
70000 |

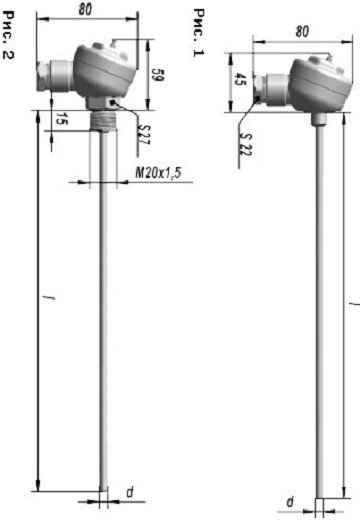

Габаритные размеры
Конструктивные исполнения
|
Конструктивное исполнение |
I, мм |
Рисунок |
d, мм |
Масса, кг, не более |
|
00 |
80 |
1 |
6 |
0,213 |
|
01 |
100 |
0,216 |
||
|
02 |
120 |
0,220 |
||
|
03 |
160 |
0,226 |
||
|
04 |
200 |
0,232 |
||
|
05 |
250 |
0,240 |
||
|
06 |
320 |
0,252 |
||
|
07 |
400 |
0,264 |
||
|
08 |
500 |
0,280 |
||
|
09 |
80 |
8 |
0,224 |
|
|
10 |
100 |
0,230 |
||
|
11 |
120 |
0,236 |
||
|
12 |
160 |
0,248 |
||
|
13 |
200 |
0,260 |
||
|
14 |
250 |
0,275 |
||
|
15 |
320 |
0,296 |
||
|
16 |
400 |
0,230 |
||
|
17 |
500 |
0,350 |
||
|
18 |
80 |
2 |
6 |
0,293 |
|
19 |
100 |
0,296 |
||
|
20 |
120 |
0,300 |
||
|
21 |
160 |
0,306 |
||
|
22 |
200 |
0,312 |
||
|
23 |
250 |
0,320 |
||
|
24 |
320 |
0,332 |
||
|
25 |
400 |
0,344 |
||
|
26 |
500 |
0,360 |
||
|
27 |
80 |
8 |
0,304 |
|
|
28 |
100 |
0,310 |
||
|
29 |
120 |
0,316 |
||
|
30 |
160 |
0,328 |
||
|
31 |
200 |
0,340 |
||
|
32 |
250 |
0,355 |
||
|
33 |
320 |
0,376 |
||
|
34 |
400 |
0,400 |
||
|
35 |
500 |
0,430 |
Схема соединений ТСП 0303
Пример записи для заказа ТСП 0303:
«Термопреобразователь сопротивленияТСП 0303-08», где «-08» - конструктивное исполнение данного термопреобразователя из таблицы конструктивных исполнений.
