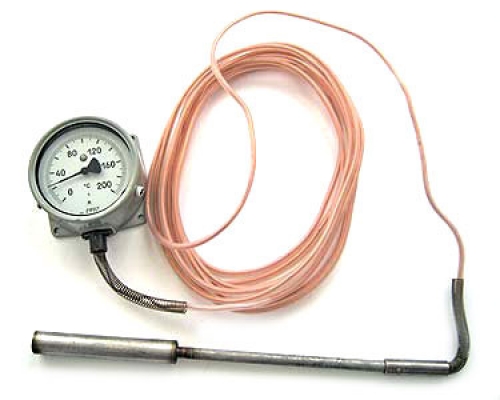

Термометр ТКП-100Эк-М1-(-25...+75)-1,0-6,0 м-160 мм-Т3-IP40

 1. Пределы измерений, °С:




    ТКП-100Эк-М1

–25…+35; –25…+75; 0…+50; 0…+100;
0…+120; +100…+200; +200…+300

 2. Длина соединительного капилляра L, м:

1,6; 2,5; 4; 6; 10; 16; 25

 3. Длина погружения термобаллона L1, мм:

      ТКП-100Эк-М1

125; 160; 200; 250; 315; 400

 4. Классы точности

1; 1,5

 5. Температура окружающего воздуха, °С:
     для исполнения УХЛ4

     ТКП-100Эк-М1
     для исполнение Т3

–50…+60;
–10…+55;

 6. Климатические исполнения

УХЛ4; Т3

 7. Относительная влажность воздуха при температуре 35°С
     для исполнения УХЛ4, %
     для исполнения Т3, %

80
100

 8. Степень защиты от воздействия пыли и воды

IP40

 9. Виброустойчивость, группа

L3

10. Напряжение внешних коммутируемых цепей:
      переменный ток, В
      постоянный ток, В

24; 40; 60; 110; 220; 240
24; 60; 110; 220

11. Разрывная мощность контактов
      сигнализирующего устройства, В·А, не более

30

12. Сигнализирующее устройство прямого действия,
      исполнение по ГОСТ 16920

V

13. Давление измеряемой среды, кгс/см2

64 без защитной гильзы
250 с защитной гильзой

14. Присоединительная резьба, D, мм:

       ТКП-100Эк-М1

М27х2

15. Габаритные размеры, мм:
        ТКП-100Эк-М1


106х106х150


16. Масса термометра без термосистемы,
      кг, не более

0,9

17. Изготавливаются по

ТУ 311-0225626.117-91

      При заказе необходимо указать:

1. Тип термометра
2. Пределы измерения
3. Класс точности
4. Длину соединительного капилляра
5. Длину погружения термобаллона
6. Наличие защитной гильзы
7. Обозначение ТУ

Пример заказа:

Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
“Термометр ТКП-100Эк-М1-(0…120)-1,5-2,5-250
ТУ 311-0225626.117-91” .
