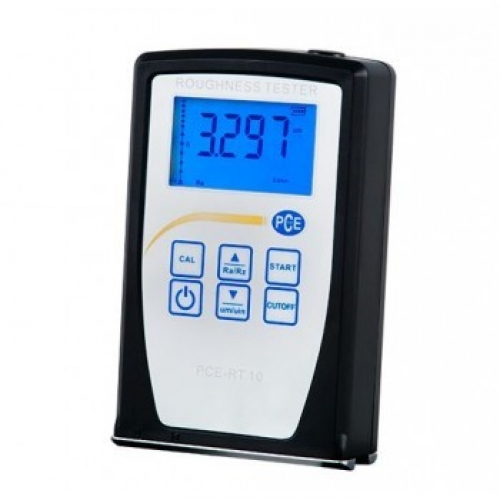

Профилометр PCE-RT 10
- Описание
Профилометр PCE-RT 10 - маленький, легкий и простой в использовании. Благодаря встроенному алмазе датчик, который измеряет шероховатости средняя шероховатость Ra и средняя шероховатость Rz. Для этого, измеритель шероховатости размещается на поверхности, чтобы измерить и встроенный датчик алмаз движется равномерно по нему, чтобы сканировать поверхность. Измеренные значения определяются из смещения датчика во время измерения, которое измеряется с помощью индукции. Результаты измерений отображаются на большом ЖК-экране с шероховатостью. Встроенный интерфейс RS232C, измеритель шероховатости может быть подключен к персональному компьютеру. Соответствующий интерфейсный кабель к ПК программное обеспечение доступно как аксессуар. Измеритель шероховатости соответствует требованиям, предъявляемым к шероховатости действующих стандартов ISO, DIN, ANSI и JIS.
Преимущества:
- Ra и Rz измерения
- индуктивный принцип
- с подсветкой ЖК — экран
- с срезка частоты
- Простота в использовании
- интерфейс RS232C
- датчик алмазов
- автоматическое выключение
Технические характеристики
Спецификации |
|
диапазон измерения |
|
Ra |
0,05 … 10 мкм / 1 … 200 мкдюйм |
Rz |
0.02 … 100 мкм / 0,78 … 40 мкдюйм |
точность измерения |
|
в целом |
± 10% |
Колебание дисплея |
максимум 6% |
разрешение |
|
Измерительный диапазон <10 микрон |
0,001 мкм |
Измерительный диапазон <100 микрон |
0.01 мкм |
Диапазон измерения ≥ 100 микрон |
0,1 мкм |
Датчик |
|
Тип измерения |
принцип индукции |
радиус датчика |
10 микрон |
материал датчика |
бриллиант |
Измерение силы зонда 16 мН (1,6 гс) |
28 мм |
угол зонда |
90 ° |
Vertikater радиуса от направляющей головки |
48 мм |
измерение скорости |
|
Длина выборки = 0,25 |
Vt = 0,135 мм / с |
Длина выборки = 0,8 |
Vt = 0,5 мм / сек |
Длина выборки = 2,5 |
Vt = 1 мм / с |
возврате |
1 мм / сек |
Общие технические условия |
|
Максимальный ход |
2,5 мм / 0,5 дюйма |
Граничная длина частоты |
0,25 мм / 0,8 мм / 2,5 мм оптический |
единицы |
Ra, Rz |
дисплей |
4-значный ЖК-дисплей с подсветкой |
температура окружающей среды |
0 … +50 ° C |
влажность |
<80% |
размеры |
140 х 52 х 48 мм |
вес |
280 г |
