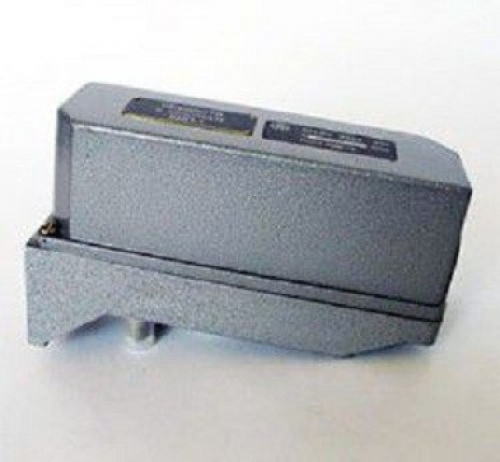

Преобразователь электропневматический ЭП-Ех-3324
По запросу
Преобразователь электропневматический ЭП-Ех-3 (Входной сигнал, мА)3 (Основная погрешность, %)2 (Исполнение по условиям эксплуатации)4 (Климатическое исполнение)
Характеристики
Входной сигнал, мА: |
(4-20)мА |
Основная погрешность, %: |
1,0% |
Исполнение по условиям эксплуатации: |
пылеводозащищенное |
Климатическое исполнение: |
У1 |
Выходной сигнал: |
20...100 кПа |
В корзину
- Описание
Преобразователи электропневматические взрывозащищенные ЭП-Ех предназначены для преобразования унифицированного непрерывного сигнала постоянного тока в унифицированный пропорциональный пневматический непрерывный сигнал.
Для сокращения вашего времени при предварительном подборе (выборе) электропневматического преобразователя (ЭП-Ех) можно воспользоваться фильтрами (размещены слева).
Указываете необходимые вам параметры и система произведет подбор оборудования подходящего под ваши параметры (из существующих в реальности).
В дальнейшем при необходимости уточняете цену,условия и сроки поставки(наличия).
Схема условного обозначения
Преобразователь состоит из блока преобразователя электропневматического ЭП-Ех и барьера искрозащиты пассивного БИП-1. Блок преобразователя имеет маркировку взрывозащиты «0ЕхiаIIСТ6 в комплекте с БИП-1», соответствует требованиям ГОСТ 22782.5-78 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.Барьер БИП-1 имеет маркировку взрывозащиты «ЕхiaIIСТ6 в комплекте с ЭП-Ех».
Блок преобразователя имеет коррозионностойкое исполнение ЭП-Ех-Ор, предназначенное для эксплуатации в среде, содержащей до 10 мг/м3 сероводорода или сернистого ангидрида и в аварийных ситуациях (в течении 3-4 часов) до 100 мг/м3 сероводорода или сернистого ангидрида до 200 мг/м3.
Технические характеристики
• Диапазон изменения входного сигнала постоянного тока 0–5; 0–20 или 4–20 мА.
• Входное сопротивление блока преобразователя при температуре (20±5) ° С в зависимости от входных сигналов не более:
• (580±30) Ом – для входного сигнала 0–5 мА;
• (115±15) Ом – для входных сигналов 0–20 мА и 4–20 мА.
• Выходной сигнал пневматический аналоговый 20—100 кПа.
• Предел допускаемой основной погрешности преобразователя, в процентах от номинального диапазона изменения выходного сигнала 80 кПа, не более ±1%.
• Номинальное значение давления воздуха питания 140 кПа.
• Для подготовки воздуха питания блока электропневматических преобразователей рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
• Расход воздуха питания преобразователя в установившемся режиме не более 1,25 л/мин.
• Преобразователи комплектуются монтажными частями, обеспечивающими:
• крепление на стене, на трубе, на щите;
• штуцерное соединение типа 00-01-1, 00-02-2, 00-03-3, 00-04-3 по ГОСТ 25165-82.
• Климатические исполнения:
• У1, но для работы при температуре от минус 50 до плюс 50 ° С и относительной влажности до 95% при 35 ° С;
• Т2, но для работы при температуре от минус 50 до плюс 50 ° С и относительной влажности до 100% при 35 ° С.
• Масса: не более 1,3 кг.
При заказе необходимо указать:
1. Наименование.
2. Условное обозначение.
Примечание:
* «Ор» – указывается только для электропневмопреобразователей в коррозионностойком исполнении (кроме экспортного и тропического исполнения).
Пример заказа:
Преобразователь электропневматический ЭП-Ех в пылеводозащитном исполнении с входным сигналом 0—20 мА, климатического исполнения У1.
Преобразователь электропневматический ЭП-Ех-2324
