Плотномер HMP LFG, для грунта с программным обеспечением
портативный: |
- |
- Описание
асширенный комплект плотномера с дополнительным программным обеспечением для обработки результатов измерения Программное обеспечение записано на фирменной флешке. ПО необходимо для решения следующих задач: ▪ для оценки и обработки полученных результатов на ПК ▪ удобное и интуитивно понятное меню и управление программой, протокол A4 ▪ В комплект поставки входят кабель подключения к ПК, руководство пользователя
Динамический плотномер HMP LFG.
Определение динамического давления на поверхность с использованием прибора для измерения плотности грунта используется при производстве земельных работ при строительстве дорог для определения несущей способности и плотности грунта, а так же для проведения исследований с целью улучшения свойств грунта. Данный метод подходит для крупно- зернистых и смешанных грунтов с максимальным размером гравия 63 мм. Кроме того, он применяется для определения динамического модуля упругости грунта в диапазоне
Еvd = 15...70 M Н/м2.
Использование
- строительство дорог
- проверка оснований дорожных покрытий
- контроль качества уплотнения в траншеях
- засыпка фундамента
- строительство железнодорожного полотна
- мониторинг плотности в трубо и кабелепроводах
Преимущества прибора
- меньшее количество времени, необходимого для проведения измерений
- небольшой вес прибора
- легкость в управлении
- возможность проведения измерений в труднодоступных местах
- нет необходимости использования машины для погрузки
Благодаря простоте использования и высокоточным результатам данный прибор подходит так же для мониторинга различных операций.
Подготовка к работе
- выберите плоскую поверхность
- расположите загрузочную пластинку
- присоедините датчик загрузочной пластины к измеряющему прибору
- разъедините грибовидную шляпку.
Измерения
- включите прибор
- установите его в вертикальном положении
- проведите 3 непрерывных спуска нагрузки на пластину
- амплитуда усадки S 1, S 2, S 3 будет отображаться на экране
- после проведения 3-го измерения на экране будет отображаться амплитуда усадки и динамический модуль упругости Sm и Evd
- кроме этого, прибор может определять кривую усадки
Печать данных, полученных при измерениях
С использованием принтера:
- данные могут быть распечатаны на принтере
- данные измерений включают в себя: дату, время, скорость усадки, динамические модули упругости Evd , кривую усадки
- можно сохранить до 200 данных
С использованием компьютера:
Данные, полученные при измерениях можно не только распечатать на принтере, но и передать в компьютер
- установите соединение между компьютером и прибором измерения
- считываются все данные, сохраненные в приборе
- данные пересчитываются с помощью протокольного программного обеспечения
Измеритель плотности грунта HMP LFG4 состоит из:
- Устройство нагрузки
- Пластина для нагрузки
- Электронное измерительное устройство усадки грунта в чемодане
Переносной футляр
Прибор, измеряющий усадку
Принтер (90х105х45 мм) с зарядным устройством. Состояние зарядки батареи отображается на экране прибора. Принтер работает автоматически.
Комплектующие для прибора измерения
- Основная пластина на магните
- Переносной футляр

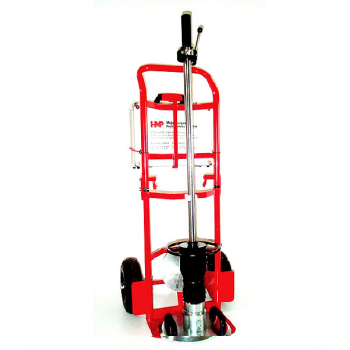

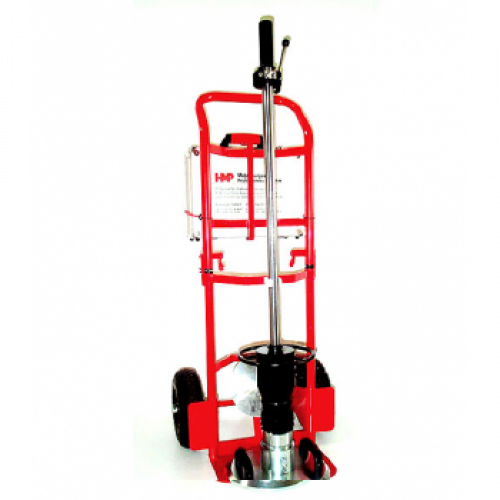

- Тележка для перевозки
Устройство нагрузки |
|
Общий вес |
15 кг |
Вес падающего устройства |
10 кг |
Максимальная сила воздействия |
7,07 kN |
Время воздействия |
17,0 ± 1,5 |
Материал |
сталь оцинков. |
Загрузочная пластина |
|
Диаметр |
300 мм |
Толщина пластины |
20,0 мм |
Общий вес |
15 кг |
Материал |
сталь оцинк. |
Электронный инструмент измерения усадки |
|
Батарея |
4хR6 |
Размеры |
210х80х25 мм |
Общий вес |
0,4 кг |
Диапазон измерений усадки |
0,1- 2,00 мм ±0,02 мм |
Диапазон измерений Evd |
Evd <225 MN / m |
Диапазон температуры |
0 - 40С |
