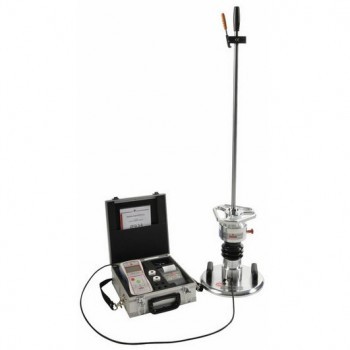

Электронный динамический плотномер грунта, ZFG 3000 GPS

ZFG 3000 GPS - электронный динамический плотномер грунта, предназначенный для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований грунтовых оснований с целью их улучшения.

Динамические плотномеры грунта серии ZFG внесены в государственный реестр средств измерений РФ под номером 52068-12.

В динамическом плотномере ZFG-3000 реализован метод динамического нагружения (также его называют метод штампа, метод падающего груза). Сущность метода заключается в измерении величины и скорости осадки нагрузочной плиты (круглого штампа), установленной на исследуемом грунтовом основании, под воздействием ударной нагрузки падающего груза. Полученные значения осадки S, скорости осадки V и ускорения используются прибором для вычисления динамического модуля упругости грунта Еvd, являющимся выражением несущей способности грунтовой основы и степени ее уплотнения.

Определение несущей способности дорожных одежд методом динамического нагружения впервые было описано в 1986 г. в стандарте Совета экономической взаимопомощи СТ СЭВ 5497-86.

Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

ZFG 3000 GPS позволяет выполнять в полевых условиях:

• определение динамического модуля упругости грунта Еvd
• определение несущей способности грунта и оснований дорог по динамическому модулю упругости
• определение коэффициента уплотнения грунта при помощи переводной таблицы корреляции
• определение географических координат точки измерения с помощью встроенного модуля GPS
• построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте
• печать результатов проведенных измерений с помощью встроенного термопринтера

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3000 GPS прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.

Преимущества:

• Простота использования
• Все измерения выполняются одним человеком
• Время одного измерения 3 минуты
• Не нужен противовес
• Применим в маленьких траншеях
• Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле
• Карта памяти для простого переноса данных на ПК
• Полностью графический дисплей
• Батарея большой емкости
• Встроенный модуль GPS для определения координат измерений
• Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях

Порядок измерений:

Шаг 1:
Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту.

Шаг 2:
Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.

Шаг 3:
Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений.

Шаг 4:
Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.

Обработка результатов:
Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

Технические характеристики
