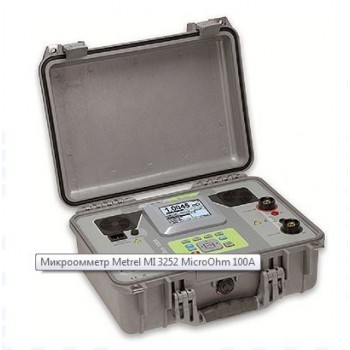

Микроомметр Metrel MI 3252 MicroOhm 100A
- Описание
Микроомметр MI 3252 MicroOhm 100A представляет собой портативный прибор для измерения сопротивлений выключателей, расцепителей, соединений токопроводящих шин, кабельных и сварных соединений и др. с использованием испытательного тока от 100 мА до 100 А.
Функции микроомметра Metrel MI 3252 MicroOhm 100A:
- Измерение сопротивления в диапазоне.
- Измерение падения напряжения.
Основные характеристики микроомметра Metrel MI 3252 MicroOhm 100A:
- Автоматический и ручной выбор диапазона измерения сопротивления.
- Регулируемый испытательный ток (100 мА ... 100 А).
- Вывод на экран графика сопротивления.
- Защита от внешнего напряжения в случае неправильного подключения, автоматический контроль целостности токовой цепи.
- Портативность: прибор размещен в прочном корпусе с ручкой.
- Возможность установки пределов для оценки приемлемости результата измерения (годен/негоден).
- Встроенная память позволяет сохранять до 1000 результатов.
- Передача данных на ПК (RS232/USB) с помощью программного обеспечения, входящего в основной комплект поставки.
- Батарейное питание позволяет проводить измерения с использованием испытательного тока 100 А в течение 10 минут.
Технические характеристики MI 3252 | |||||
---|---|---|---|---|---|
Функция | Диапазон | Разрешение | Погрешность | Ток | |
Сопротивление | 10,000 ... 199,999 мкОм | 1 нОм | ±0,25% от измер. | 100 A | |
0,20000 ... 1,99999 мОм | 10 нОм | 100А / 50А | |||
2,0000 ... 19,9999 мОм | 100 нОм | 50А / 10А | |||
20,000 ... 199,999 мОм | 1 мкОм | 10А / 1А | |||
0,20000 ... 1,99999 Ом | 10 мкОм | 1А/100мА | |||
2,0000 ... 19,9999 Ом | 100 мкОм | 100 мА | |||
Напряжение | 200 μΩ | 1,000 мВ ... 20,000 мВ | 1 мкВ | ±0,25% от измер. | 100 A |
2 mΩ | 20,00 мВ... 200,00 мВ | 10 мкВ | 100 A | ||
10,00 мВ ... 100,00 мВ | 10 мкВ | 50 A | |||
20 mΩ | 100,0 мВ ... 1,0000 В | 0,1 мВ | 50 A | ||
20,0 мВ ... 200,0 мВ | 0,1 мВ | 10 А | |||
200 mΩ | 200,0 мВ ... 2,0000 В | 0,1 мВ | 1 А | ||
20,0 мВ ... 200,0 мВ | 0,1 мВ | 10 А | |||
2 Ω | 200,0 мВ ... 2,0000 В | 0,1 мВ | 1 А | ||
20,0 мВ ... 200,0 мВ | 0,1 мВ | 100 мA | |||
20 Ω | 200,0 мВ ... 2,0000 В | 0,1 мВ | 100 мA | ||
Напряжение питания | 230 / 115 В перем. тока | ||||
Батарея | 12 В пост. тока / 12 мАч | ||||
Категория перенапряжения | КАТ IV / 50 В | ||||
Дисплей | ЖК дисплей, 320 x 240 пикс., с подсветкой | ||||
Порты связи | 2 x RS232 и USB | ||||
Память | 512 кБ (1000 результатов) | ||||
Размеры | 410 х 175 х 370 мм | ||||
Вес | 11,8 кг |
Примеры применения микроомметра Metrel MI 3252 MicroOhm 100A:
MI 3252 MicroOhm 100A позволяет выявить проблемы, связанные с высоким контактным сопротивлением сварных соединений, автоматических выключателей, токопроводящих шин и т.д. Подобные неисправности могут вызвать сбои в работе и повреждения аппаратуры.
- Измерение контактного сопротивления высоковольтного автоматического выключателя. Данный тест должен проводиться при измерительном токе не менее 50 A.
- Измерение контактного сопротивления токопроводящей шины. С помощью больших токов сопротивление токопроводящей шины может быть проверено при условиях, близких к реальным условиям эксплуатации. Это позволяет получить надежный результат и с легкостью сделать вывод о необходимости проведения ремонта.
Комплект поставки микроомметра Metrel MI 3252:
- МI 3252 Стандартный набор
- МI 3252 MicroOhm 100A
- Измерительные токовые проводники с зажимом «крокодил»
- 5 м, 25 мм2, 2 шт
- Измерительные потенциальные проводники, 5 м, 2 шт (красный, черный)
- Измерительный наконечник, 2 шт (красный, черный)
- Зажим «крокодил», 2 шт (красный, черный)
- Кабель питания
- RS232 кабель
- USB кабель
- Сумка для аксессуаров
- PC SW HVLink PRO
- Руководство по эксплуатации
- Калибровочный сертификат
Дополнительная комплектация к микроомметру Metrel MI 3252 MicroOhm 100A:
- Государственная поверка
- Шунт 750 мкОм
- Кабели для непрерывных измерений с зажимом типа «крокодил», 2 х 5 м 25 мм, 2 шт.
- Набор из двух кабелей длинной 10 метров 50 мм2
