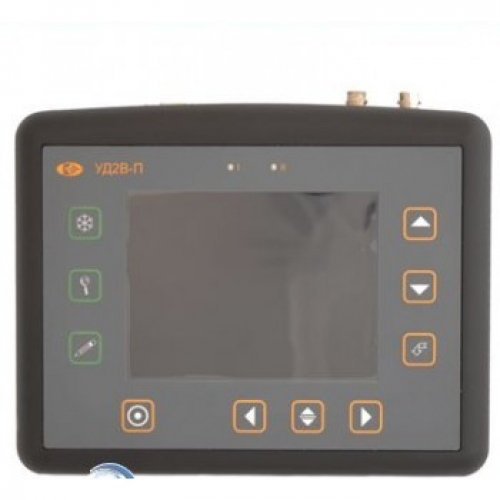

Ультразвуковой дефектоскоп УД2В-П46

от 179 000 руб.

Характеристики

портативный:

В корзину

Описание

УД2В-П46 –ультразвуковой дефектоскоп общего назначения, зарекомендовавший себя с лучшей стороны, как «рабочая лошадка» своей надежностью и безотказностью в работе. Дефектоскоп легок в настройке и работе, обладает всеми функциями необходимыми для контроля сварных соединений.

Базовая комплектация УД2В-П46:

Электронный блок дефектоскопа УД2В-П46
Сетевой блок питания ∼220В 50Гц / ≅ 9В, 1.5A
Кабели СР50-Lemo0 2 шт.
Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
Кабель RS232 для подключения к ПК
Программное обеспечение для ПК
Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
Кейс для переноски

Универсальный комплект поставки УД2В-П46:

Базовый комплект
Защитный чехол с поясным и шейным креплением
Отсек для аккумуляторов размера "D"
Комплект аккумуляторов NiMh размер "D" 9A/ч
Универсальное зарядное устройство

Особенности УД2В-П46:

одновременное измерение амплитуды и координат дефекта
режим записи огибающей максимума сигнала в зоне контроля
большая память настроек и результатов контроля (100 настроек, 750 результатов контроля – 15 файлов по 50 результатов)
поддержка ведения нескольких баз данных протоколов контроля на ПК с функцией конструктора протоколов любого вида
полноэкранный режим работы (в LD-версии)
оптимальная работа с любыми ПЭП
работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
точность индикации толщины: 0.001 при толщинах до 10 мм
не менее 8 часов работы от аккумуляторов
интерфейс RS232: для передачи А-разверток, параметров работы и результатов измерений на ПК (адаптер USB опционально)

Реализованный в приборе алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую сигнала, запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Программа UdReport, позволяет полностью автоматизировать обработку результатов контроля, разделяя их по разным базам протоколов и определяя различные дополнительные параметры контроля на основе идентификаторов, содержащихся в имени результата. Кроме этого, программа имеет функцию конструктора протоколов, позволяющую создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
Прибор прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ

Технические характеристики УД2В-П46

Развертка	мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей	1000 - 9999 м/с
Задержка	от -0,5 мкс до 996 мкс
Задержка в призме	0 - 100 мкс
Демпфирование	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Частота повторений ЗИ	до 800 Гц в режиме максимальной частоты
Усилитель	широкополосный 0.5-15 МГц (-6 дБ) диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц
Согласование с ПЭП сторонних производителей	7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка	компенсированная, 0 - 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Режимы работы АСД	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность	3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей	TFT
А-сигнал	73 mm x 50 мм; 160 x 100 точек в "полноэкранном" режиме: 240х128 точек
Память	100 настроек с А-сигналом и названием, 750 (15 файлов по 50) протоколов контроля
Интерфейс	RS232
Разъемы преобразователей	2 СР50 или Лемо1
Аккумуляторы	4 NiMh размер "D"
Время работы	ЖКИ : 12-16 часов (в зависимости от установок); ЭЛД: 7-8 часов (в зависимости от установок)
Питание	внешний блок питания 220 В AC
Диапазон рабочих температур	от -25°C до +55°C
Размер (В x Ш x Д)	160 мм x 225 мм x 45 мм
Вес	2.5 кг с 4 аккумуляторами
