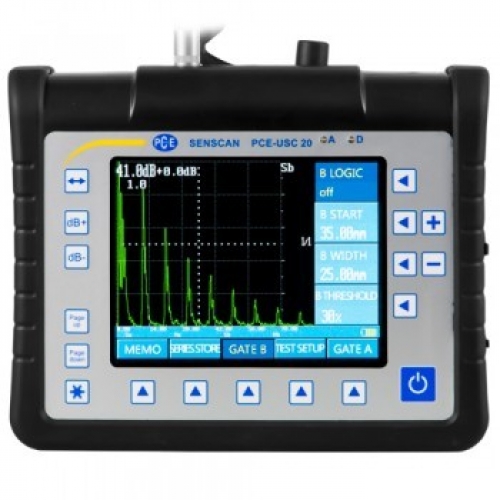

Ультразвуковой дефектоскоп с функцией толщиномера PCE-USC 20
от 542 976 руб.
Ультразвуковой дефектоскоп с функцией толщиномера PCE-USC 20
Характеристики
портативный: |
- |
В корзину
- Описание
Ультразвуковой дефектоскоп с функцией измерения толщины стенки PCE-USC 20 позволяет вам проводить неразрушающий контроль качества сварных швов, поиск дефектов и измерение толщины материалов.
При проверке с помощью дефектоскопа вы формируете ультразвуковой сигнал заданной частоты, с различными модуляциями. По характеристикам и изменению отраженной волны прибор позволяет выявлять внутренние дефекты, повреждения, а также измерить толщину стенки.
Прибор отличает компактность, небольшой вес, в комплект поставки входят три типа датчиков, что позволяет использовать дефектоскоп как прибор оперативного мобильного контроля, так и как стационарный дефектоскоп.
Дефектоскоп имеет вариативную рабочую частоту от 0,5 до 20 МГц и настраиваемую скорость звука в диапазоне от 1000 до 15000 м/сек. Это позволяет проводить измерения на объектах толщиной в диапазон от 0,5 … 9999 мм.
Прибор поддерживает формат проведения измерения согласно методикам DAC и AVG, имеет функции усиления и демпфирования сигнала, обеспечивает экспорт полученных результатов, а также имеет ряд дополнительных настроек для облегчения процедуры измерения, повышения и качества точности результатов. Ультразвуковой дефектоскоп и толщиномер PCE-USC 20 получил широкое распространение в Германии в строительстве, металлобработке, при производстве труб, емкостей и цистерн, при производстве железнодорожных колесных пар, рельсов и металлоконструкций.
Преимущества дефектоскопа / толщиномера PCE-USC 20
- отвечает требованиям Стандарта ЕС EN12668-1
- небольшой вес
- память на 500 значений
- режим работы в формате один или два сенсора
- методики оценки AVG и DAC
- вариативная рабочая скорость 1000 ... 15000 м/сек
|
Технические характеристики толщиномера |
|
|
Диапазон измерения |
0,5 ... 9999 мм (продольная волна), плавная настройка |
|
Скорость |
1000 ... 15000 м/сек, плавное изменение диапазона. Тонкая и грубая настройка |
|
Запаздывание сигнала |
-10 ... 2000 мм |
|
Задержка |
0,00 ... 199,9 µs |
|
Посылаемый импульс |
400 В отрицательные значения |
|
Затухание |
50 / 100 / 200 / 500 |
|
Рабочий режим |
Измерение в режиме одного или двух сенсоров |
|
Диапазон рабочих частот |
0,5 ... 22 МГц |
|
Частота последовательных импульсов |
40 / 250 /1000 Гц (опция) |
|
Усиление (приемник) |
0 ... 110 dB |
|
Выпрямление (приемник) |
Вся волна, положительная полуволна, отрицательная полуволна, высокочастотное отображение |
|
Предельные значения |
Граница A (Gate A) и граница B (Gate B), |
|
Режим измерения |
Предельные значения / экстремальные значения |
|
Отклонение по горизонтали |
≤0,1 % |
|
Отклонение по вертикали |
≤3 % |
|
Сверхчувствительность |
≥62 dB |
|
Динамический диапазон |
≥40 dB |
|
Разрешение дальней зоны |
≥30 dB |
|
Рабочая частота |
400 МГц |
|
Память |
500 блоков данных |
|
Воспроизведение сигнала |
Продолжительная запись сигналов с воспроизведение динамического эха |
|
Настройка относительно поверхности |
Автоматическая настройка в зависимости от выбранного типа зонда (настройка по углу установки датчика) |
|
Автоматическое усиление |
20 ... 80 %, с шагом 1 % |
|
Поддерживаемые языки |
Английский |
|
Интерфейс |
USB-A, USB-B, Ethernet |
|
Дисплей |
Цветной 5,7 " LCD (640 x 480 Pixel) |
|
Рабочая температура |
-10 ... +50 °C |
|
Питание |
AC: 100 ... 240 В |
|
АКБ |
Аккумуляторы Li-Ion (10,8 В, 5200 мА*ч) |
|
Время работы |
Более 6 часов |
|
Класс защиты |
IP54 |
|
Вес |
1,4 кг (в комплекте с АКБ) |
Комплект поставки:
- 1 x толщиномер ультразвуковой PCE-USC 20
- 1 x батарея Li-Ionen
- 1 x зарядное устройство
- 2 x кабель зонда длиной 2 м
- 1 x кабель USB
- 1 x USB-с программным обеспечением
- 1 x приборная сумка с наплечным ремнем
- 1 x приборный кейс,
- 1 x зонд 90 °
- 1 x зонд 70 °
- 1 x зонд 60 °
- 1 x зонд 45 °
- 1 x сертификат о заводской калибровке
- 1 x руководство пользователя.
