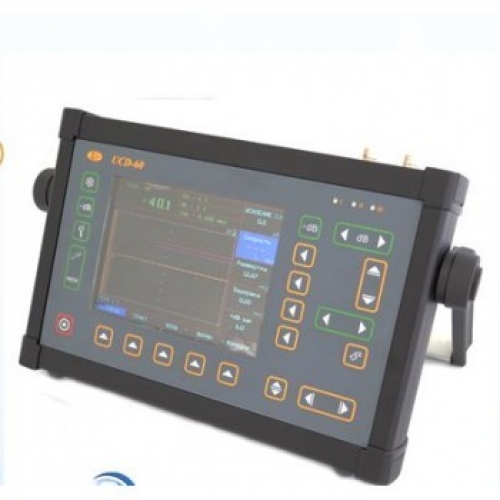

Дефектоскоп ультразвуковой УСД-60

от 287 000 руб.
Дефектоскоп ультразвуковой УСД-60
Характеристики
портативный:
-
В корзину
  • Описание

Описание дефектоскопа УСД-60:

Новый универсальный ультразвуковой дефектоскоп УСД-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B,C -сканов, подключать датчик пути для построения координатной развертки изделия, записывать большой объем данных, автоматически формировать отчеты и протоколы и выводить их на печать непосредственно с прибора. Дефектоскоп УСД-60 позволяет измерять толщину изделий с высокой точностью и коррекцией V-образности, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль. Дефектоскоп УСД-60 позволяет подключать многоканальные сканирующие системы (до 32-х каналов).

Дефектоскоп УСД-60 сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.

Особенности дефектоскопа УСД-60:

  • Дисплей дефектоскопа УСД-60: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Усилитель дефектоскопа УСД-60: широкополосный 0.4 - 20 МГц
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
  • Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • Частота повторения ЗИ: до 2000Гц
  • Измерение спектра сигнала
  • Зоны контроля дефектоскопа УСД-60: три независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В-, С- сканов
  • Возможность подключения к дефектоскопу УСД-60 датчика пути
  • Подключение к дефектоскопу УСД-60 многоканального коммутатора (до 32-х каналов)
  • Интерфейс RS232, Ethernet
  • Питание дефектоскопа УСД-60: LiOn аккумулятор или внешний блок питания 220В AC
  • До 7 часов работы дефектоскопа УСД-60 от аккумулятора

Технические характеристики дефектоскопа УСД-60

Развертка дефектоскопа УСД-60  мин.: 0 - 2,67 мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка дефектоскопа УСД-60 от -4 мкс до 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала до 6000 мм (эхо-режим)
Диапазон скоростей 1000 - 9999 м/с
Задержка в призме 0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10 мкс
Демпфирование 25 ом / 50 ом/ 1000 Ом
Входной импенданс дефектоскопа УСД-60 50 ом / 600 ом
Зондирующий импульс дефектоскопа УСД-60 радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса регулируемый от 0 до 15 полупериодов
с задежкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ регулируемая от 20 до 2000 Гц
с шагом 1/ 5/ 10 или 100 Гц
Усилитель дефектоскопа УСД-60 широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления дефектоскопа УСД-60 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля дефектоскопа УСД-60 Три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле.
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей дефектоскопа УСД-60 Цветной, TFT 640 х 480 точек
130 х 100 мм
А-сигнал 480 x 300 точек в стандартном режиме
Память дефектоскопа УСД-60 500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Разъемы преобразователей 2 СР50 (BNC)
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешенее питание блок питания от сети 220 В, 50Гц  AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур дефектоскопа УСД-60 от -30 до +55 °C
Размер дефектоскопа УСД-60 190 мм x 285 мм x 50 мм
Масса дефектоскопа УСД-60 3,5 кг с аккумуляторами

Стандартный комплект поставки дефектоскопа УСД-60:

  • электронный блок дефектоскопа УСД-60;
  • блок питания 18В / 220 В;
  • кабель СР50-Lemo00 (2 шт.);
  • защитный чехол с блендой и креплением на корпусе оператор;
  • преобразователь ультразвуковой П111-2,5-К12;
  • преобразователь ультразвуковой П111-5-К6;
  • преобразователь ультразвуковой П121-2,5-40;
  • преобразователь ультразвуковой П121-5-65;
  • кабель 60-Ethernet-1m для связи с ПК;
  • кабель 60-Ethernet-2m для связи с ПК;
  • ethernet Switch для УСД-60;
  • программное обеспечение для ПК на диске;
  • комплект документации (руководство по экплуатации, паспорт, методика поверки, сертификат метрологической поверки);
  • кейс для переноски.

Гарантийные обязательства на дефектоскоп УСД-60:

Гарантия: 1 год.
