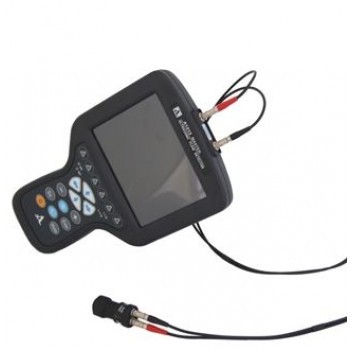

Ультразвуковой дефектоскоп А1212 МАСТЕР

Ультразвуковой дефектоскоп А1212 MАСТЕР - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения со встроенной функцией АРД-диаграмм. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Области применения А1212 MASTER

• контроль сварных соединений различных типов
• поиск непроваров, несплавлений, пор, трещин, внутренних расслоений и других дефектов в сварных соединениях
• определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
• при использовании специализированных преобразователей прибор позволяет решать всевозможные задачи: контроль осей железнодорожных вагонов, контроль стальной арматуры и т.п.

А1212 Мастер прекрасно работает с системой МАСКА для контроля стержней арматуры (спрашивайте менеджеров спец КП)

А1212 Мастер работает с хордовыми преобразователями и преобразователями типа ДУЭТ и ТАНДЭМ для контроля сварных швов полиэтилена

Особенности А1212 MASTER

• небольшой вес и габариты А1212 МАСТЕР позволяют работать с дефектоскопом в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
• вес дефектоскопа - 750 грамм вместе с аккумулятором
• максимальное время непрерывной работы - 15 часов
• эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
• цветной TFT дисплей с высоким разрешением (640*480 точек) и регулировкой яркости
• полностью цифровой тракт
• интуитивный интерфейс настройки и работы с прибором
• ударопрочный корпус, степень защиты по IP65
• большая библиотека настроек (100 конфигураций)
• энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
• традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
• запоминание на экране огибающей сигнала
• автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
• возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
• цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками
• возможность использования DAC-кривых
• дополнительные режимы: "стоп - кадр", "электронная временная лупа"
• наличие режима толщиномера
• связь с компьютером по высокоскоростному USB-порту
• совместимость с широким спектром преобразователей различных производителей
• функция АРД-диаграмм для совмещенных преобразователей позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя

Возможности А1212 Мастер

• Быстрый доступ к функциям управления:

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

• Большая библиотека конфигураций (100 вариантов):

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и полном его разряде

• тображение сигнала в верхней части экрана в режиме Меню:

Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля

• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
• Работа с внешним компьютером:

Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:

• составлять разные формы протоколов о работе, редактировать, сохранять, и распечатывать их
• настраивать конфигурации контроля в режиме on-line на персональном компьютере и загружать их в прибор
• работать на компьютере в режиме on-line дефектоскопа, использовать компьютер в качестве демонстрационного дефектоскопа

Технические характеристики А1212 Мастер

Комплектация А1212 MASTER:

• А1212 МАСТЕР - электронный блок УЗ дефектоскопа
• Кабель LEMO-LEMO двойной 1,2 м
• Кабель LEMO-LEMO одинарный 1,2 м
• Преобразователь D1771 4.0A0D12CL
• Преобразователь S3568 2.5A0D10CL
• Преобразователь S5182 2.5A65D12CS
• Преобразователь S5096 5.0A70D6CS
• Чехол D12
• Сетевой адаптер с кабелем 220 B - 15 B
• Кабель USB A - Micro B
• Компакт-диск с документацией и ПО
• Сумка E14
• Калибровочный образец V2/25
