Дефектоскоп УД4-12Т

Характеристики

портативный:

В корзину

Описание

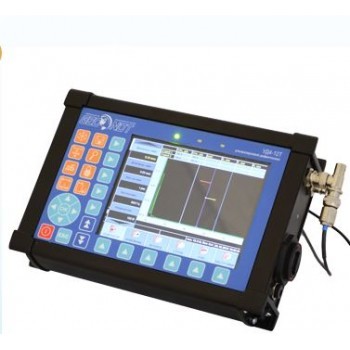

Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.

УД4-12Т предназначен для:

поиска и обнаружения дефектов;
измерения координат дефектов;
измерения амплитуд сигналов от дефектов;

УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.

Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.

Дефектоскоп снабжен системой автоматической идентификации ПЭП;
Обеспечивает запись звуковых комментариев к сохраняемым стоп-кадрам;
Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба).

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:

максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
расстояние (R) до отражателя по оси ультразвукового пучка (мм);
расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
время (t) прохождения ультразвука в призме преобразователя (мкс);
ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
расстояние между импульсами на любом уровне от максимума в мм или мкс;
условную высоту отражателя (ширину огибающей) в мм или мкс;
расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
ширину каждого строба в мм или мкс;
амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
скорость любых волн в объекте контроля в м/сек;
толщину объектов контроля в мм (или мкс).

Функциональные возможности дефектоскопа УД4-12Т:

замораживать изображение на экране, измерять его характеристики и при необходимости запоминать;
визуальный количественный амплитудный анализ всех сигналов видимых на развертке;
оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом;
строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов;
измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог;
построение АРД – посредством программы «АРД – Универсал» версия 3.1.

Дефектоскоп может быть использован как в полевых, так и стационарных условиях.

Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP54.

По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.

Технические характеристики дефектоскопа УД4-12Т

Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц	от 0,30 до 10,00
Диапазон измерений глубины и координат залегания дефектов (по стали), мм	1 … 3500
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм	± (0,1 + 0,005H), где H - численное значение измеренной глубины залегания дефекта
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм	± (0,2 + 0,01X), ± (0,2 + 0,01Y), где X, Y – численные значения измеренных координат дефекта
Диапазон измерений толщины изделий, мм	0,5 … 3500,0
Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм	± (0,1 + 0,005h), где h- численное значение измеренной толщины изделия
Диапазон измерений эквивалентного диаметра отражателя, мм	1 … 20
Диапазон измерений эквивалентной площади отражателя, мм2	0,8 … 314,0
Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, %	± 15
Диапазон измерений отношения амплитуд УЗК сигналов, дБ	20 … 80
Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ	± (0,2 + 0,03N), где N – величина измеренного отношения амплитуд сигналов
Пределы допускаемой основной погрешности настройки порогового индикатора (зона нечувствительности)	не превышают ± 10%
Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы	не превышает ± 0,25 дБ
Диапазон измеряемых амплитуд сигналов на входе приемника	20 мкВ - 0,5 В
Пределы допускаемой основной относительной погрешности измерений амплитуд сигналов на входе приемника	не более 10% на номинальных частотах
Емкость архива конфигураций настройки	100 записей
Емкость архива стоп-кадров	100 записей
Дополнительное отклонение уровней эхо-сигналов от отражателей при изменении температуры окружающего воздуха на каждые 10оС в любом участке рабочих температур	не более ±0,5 дБ
Пределы допускаемой дополнительной погрешности измерений глубины залегания (координат) отражателей в стандартных образцах при изменении температуры окружающего воздуха на каждые 100С в любом участке рабочих температур	не превышает половины основной погрешности.

Электрическое питание УД4-12Т осуществляется от следующих источников:

сеть переменного тока (220 ± 22)В, (50 ± 1)Гц;
встраиваемый аккумулятор с номинальным напряжением 12 В и емкостью 3,2 Ампер * час.

Мощность, потребляемая от сети переменного тока	не более 15 В*А
Ток, потребляемый от встраиваемого аккумулятора	не более 650 мА при номинальном значении напряжения 12 В
Напряжение отключения аккумулятора	10 В
Время установления рабочего режима	до 45 секунд
Время непрерывной автономной работы от встроенного аккумулятора при нормальных условиях	6 часов
Временная нестабильность чувствительности за 8 часов непрерывной работы	± 0,25 дБ
Частота следования импульсов ГИВ	10— 1000 Гц
Значение амплитуды импульсов ГИВ на эквивалентах нагрузки	регулируется от 50 до150 В
Время полной перенастройки прибора при наличии в архиве параметров ПЭП и материала объекта контроля	не более 10 секунд
Время полной перенастройки прибора при отсутствии в архиве параметров ПЭП и материала объекта контроля	не более 5 минут.
Общий коэффициент усиления	90 дБ
Регулируемый коэффициент усиления приемника	0-70 дБ
Длительность развертки	плавная от 5...до 1200 мкc
Задержка развертки	0 ... 1195 мкc
Масса УД4-12Т (со встроенной аккумуляторной батареей)	не более 2,7 кг
Габаритные размеры (без чехла)	250х170х55 мм
Размер рабочего поля экрана	130х93 мм
Дискретность экрана	640х480 точек

УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20о ... +50оС. УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35оС при сохранении работоспособности.

Уровень радиопомех, создаваемых УД4-12Т, не превышает значений, устанавливаемых “Общесоюзным нормам допускаемых индустриальных радиопомех” (Нормы 8-72).

УД4-12Т сохраняет работоспособность при воздействии на него радиопомех: гармонической помехи, вводимой в сеть питания, с предельным значением напряжения 110 ... 130 дБ в полосе частот от 10 кГц до 30 МГц; импульсной помехи, вводимой в сеть питания, с амплитудой 160 дБ, длительностью 10 ± 1 мкС на уровне 0,5 и длительностью переднего фронта не более 0,5 мкС, частотой следования 1 Гц; внешних гармонических помех магнитного поля в полосе частот от 30 Гц до 50 кГц с предельным значением напряженности магнитного поля до 120 дБ (значения напряжения, тока, напряженности электромагнитного поля выражаются в дБ относительно 1 мкВ. 1 мкА, 1 мкВ/м, 1 мкА/м соответственно).

УД4-12Т относится к одноканальным однофункциональным восстанавливаемым ремонтируемым изделиям. Показатели и нормы надежности установлены по ГОСТ 27.883-88. Средняя наработка на отказ с учетом технического обслуживания не менее 10000 часов. Среднее время восстановления работоспособности не более 6-ти часов. Средний срок службы УД4-12Т (исключая ПЭП и аккумулятор) не менее 5-ти лет.

УД4-12Т устойчив к воздействию синусоидальных вибраций в диапазоне частот 5...25 Гц и амплитудой 0,1 мм. В транспортной таре УД4-12Т выдерживает воздействие механико-динамических нагрузок, действующих в направлении, указанном на таре: вибрации по группе F3 в соответствии с ГОСТ 12997-84; ударам со значением пикового ударного ускорения 9,8 м/с2 и длительностью ударного импульса 16 мс и числом ударов 300±50 для каждого направления; ударам при свободном падении с высоты 100 мм.

Комплект поставки дефектоскопа УД4-12Т:

Электронный блок дефектоскопа УД4 - 12Т;
Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.;
Кабель соединительный (ПЭП/электронный блок) - 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП;
Универсальное зарядное устройство;
Руководство по эксплуатации;
Чехол для электронного блока дефектоскопа;
Сумка для переноски.
