Дефектоскоп УСД-50

По запросу

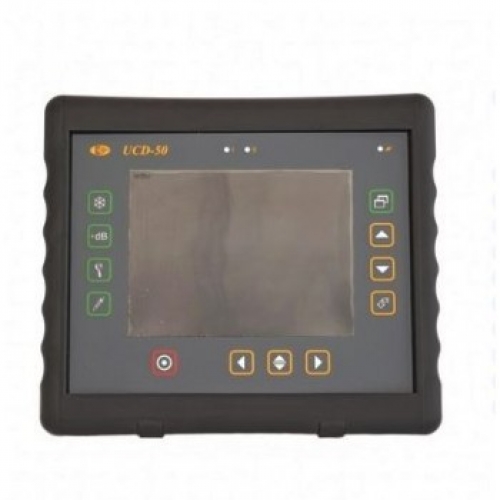

Дефектоскоп УСД-50
Характеристики
портативный:
-
В корзину
  • Описание

УСД-50 современный ультразвуковой дефектоскоп с большим цветным TFT дисплеем и отменным быстродействием.
Мощный, легкий и удобный прибор, в эргономичном ударопрочном корпусе из ABS пластика. Дефектоскоп УСД-50 позволяет измерять толщину изделий с высокой точностью, интерпретировать сигнал в А- и B-сканы, обладает полным функционалом по документированию результатов контроля, «дружелюбный интерфейс».

Базовый комплект дефектоскопа УСД-50:

  • Электронный блок дефектоскопа УСД-50 со встроенным Li-ion аккумулятором
  • Блок питания сетевой 15В / 220В
  • Кабель Lemo00-Lemo00 1,5м – 2 шт.
  • Защитный чехол с блендой и креплением на корпусе оператора
  • Преобразователь ультразвуковой П111-2,5-К12
  • Преобразователь ультразвуковой П111-5-К6
  • Преобразователь ультразвуковой П121-2,5-40
  • Преобразователь ультразвуковой П121-5-65
  • Кабель USB для связи с ПК
  • Программное обеспечение на CD-диске
  • Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • Кейс для переноски

Особенности УСД 50:

  • цветной TFT дисплей 135 x 100 мм (640 х 480 точек)
  • широкополосный усилитель 0.4 - 15 МГц
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
  • функция смена цвета фона и всех элементов экрана, позволяющая комфортно работать даже при прямом солнечном свете
  • работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
  • частота повторения ЗИ: до 800Гц
  • две независимых зоны контроля, с индивидуальной логикой определения дефекта
  • вывод сигналов в виде А-, В- сканов
  • интерфейс USB
  • питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

Технические характеристики дефектоскопа УСД50

Параметр

Значение

Развертка

мин.: 0 - 4 мкс

макс.: 0 - 1000 мкс

регулируемая с шагом 1 мкс

Задержка

от 0,5 мкс до 996 мкс

с шагом от 0,02 мкс

Максимальная длина контролируемого материала

до 3000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс с шагом 0,01 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительностью от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ

до 800 Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель

широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB

программируемая 0-40 дБ, с шагом 0,5 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дБ/мкс с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте две дополнительных кривых АРК 0-12 дБ от базовой (с шагом 0,5 дБ)

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана,

в дБ относительно уровня порога в зоне,

в дБ относительно опорного сигнала,

в дБ относительно кривой амплитуда-расстояние

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме

640 х 480 точек в полноэкранном режиме

Память

100 настроек с А-сканом

500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo0

Аккумулятор

Li-ion 8 А/ч

Время работы

10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220 В AC

Напряжение питания

15 В / 2,5 А  DC

Диапазон рабочих температур

от -30 °C до +55 °C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,9 кг с аккумуляторами
