Дальномер LASERTECH LM 10

Промышленный стационарный лазерный дальномер высокого разрешения. Рабочий диапазон прибора достигает 150 метров (без использования мишени) Прибор оснащен цифровым и аналоговыми выходами для удаленной передачи сигнала и возможности его использования в автоматических системах измерения. Взрывозащищенное исполнение. Внесен в Госреестр средств измерения, имеет все необходимые российские сертификаты для применения на опасных производствах.

Промышленный стационарный лазерный дальномер высокого разрешения.

Уровень взрывозащиты: особо взрывобезопасное электрооборудование.
Маркировка взрывозащиты: 1ExdIICT6X.

Возможности дальномера или датчика измерения расстояния:

• Дальность измерения — от 0,05 до 150 м
• Точность измерения до 1.5 мм
• Последовательный интерфейс ввода/вывода (RS232 и RS422). ОБРАТИТЕ ВНИМАНИЕ: прибор предназначен для подключения к ПК, передает данные на специальную программу управления дальномером
• Высокоточный аналоговый интерфейс (0.2%)
• Два программируемых цифровых выхода
• Цифровой выход для сигнализации ошибки
• Интерфейс Profibus
• D-Sub коннектор и клемма с винтовым креплением для быстрого подключения
• Цельнометаллический алюминиевый корпус прибора
• Пыле- влаго- защита стандарта IP65
• Температурный диапазон, −60 ... +50 °C

Комплекс выполнен на основе датчика Dimetix DLS-C (по умолчанию). Это серия лазерных датчиков для бесконтактного измерения расстояний с высокой точностью - до 3.0 мм.

Комплекс взрывозащищенного дальномера рассчитан на работу при температурах от -60 до +50 градусов С. даже в агрессивных условиях морской среды, при воздействии активных химических соединений.

Корпус выполнен из коррозионностойкой стали.

Измерения производятся с частотой до 200 Гц (опция). Полученные значения расстояния выводятся с помощью SSI интерфейса (синхронно-последовательный интерфейс). Это обеспечивает несложный обмен данными между лазерным датчиком DLS-C и системой управления. Теперь лазерный датчик может быть подсоединен напрямую к управляющему устройству (drive controller) или удаленному I/O SSI интерфейсу датчика от любого другого производителя.

Сам лазерный датчик Dimetix DLS-C был разработан специально для применения в

суровых промышленных условиях. Широкие возможности дальномера позволяют применять его в многочисленных отраслях промышленности: автомобильной, бумажной, металлургии и ткани. Например, вы можете его использовать на складах, при позиционировании кранов. Так же этот датчик применяется при резке деревянных балок, стальных пластин и т.д. С точностью до мм. Датчик может применяться для надежного измерения уровня наполнения, высоты. Он идеален для представления текущего контроля объекта или проверке сборки.

Лазерные дальномеры DIMETIX внесены в Госреестр Средств Измерений РФ можно оформить поверку.

ОБРАТИТЕ ВНИМАНИЕ. В качестве базового  используются датчики DLC-С30. В качестве опции вы можете выбрать датчики серии FLS

Вариант датчиков для взрывозащищенного дальномера. ОПЦИЯ

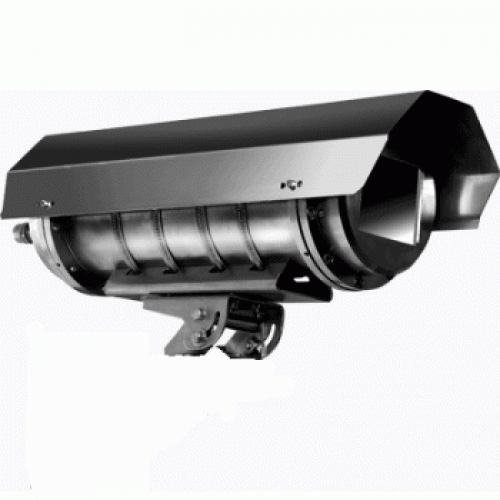

Характеристики взрывозащитного корпуса

1. Используемый вид взрывозащиты – взрывонепроницаемая оболочка (“d” ГОСТ Р 51330.1-99) Взрывозащищенность достигается тем, что внутренний объем и все электрические части заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду.
2. Встроенный источник питания вырабатывает набор стандартных напряжений питания и обеспечивает гальваническую развязку по питанию.
3. В целях создания температурных условий, благоприятных для функционирования датчика, термокожухи оснащены трехступенчатой системой обогрева. В состав системы обогрева входит блок нагревателей, поддерживающий температуру непосредственно корпуса датчика, двухрежимный обогреватель смотрового окна и мощный нагреватель монтажной пластины.
4. Блоки управления термокожухов реализуют режим безаварийного включения (напряжение питания на датчик подается только после предварительного прогрева).
5. Нагреватель корпуса датчика (6 Вт), управляемый электронным реле.
6. Нагреватель монтажной пластины (20 Вт) и двухрежимный обогреватель стекла (4,5/13,5 Вт), управляемые биметаллическим термореле.
7. Входящий в комплект термокожуха настенный кронштейн с двумя степенями свободы обеспечивает крепление термокожуха к вертикальной поверхности и выбор направления обзора датчика расстояния (наведение на цель) в широком диапазоне углов.
8. Напряжение питания ~24В.
9. Внешние элементы конструкции термокожуха, выполнены из коррозионностойких материалов.
10. Комплектуется устройствами передачи видеосигнала по кабелю типа «витая пара» на дальность до 1500 м с защитой линии от повреждения высоким напряжением.

Конструктивные параметры

Электрические параметры

Технические характеристики устройств передачи видеосигнала

Комплект поставки:

дальномер лазерный, кабели подключения питания, интерфейсный кабель RS 232, конвертер RS232-USB, сертификаты и разрешения (Ростехнадзор, Госреестр, Ростест), руководство пользователя.

ОБРАТИТЕ ВНИМАНИЕ:

цифровое табло не входит в стандартный комплект поставки. Прибор предназначен для подключения к ПК.
