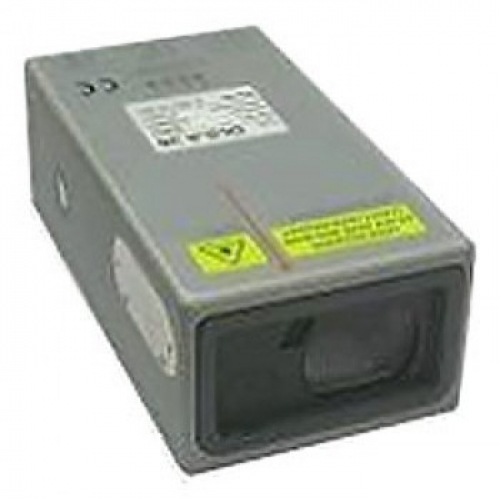

Дальномер DLS С 30

от 127 968 руб.

Дальномер DLS С 30

Характеристики

портативный:

В корзину

Описание

Промышленный лазерный дальномер для измерения расстояний до стационарных и перемещающихся объектов c максимальной погрешностью до 3 мм.

Промышленный лазерный дальномер серии DLS использыется для измерения расстояний, удаления до объекта и сканирования объектов в промышленности. С помощью данного прибора вы можете проводить измерения уровня заполнения бункеров, определять позицию подвижных объектов и конструкций, толщину валов и роликов и передавать все полученные данные на компьютер для организации автоматического управления процессами или для прямого подключения к блокам SPS. Области применения данной системы многообразны.

Лазер закрепляется стационарно с помощью 4-х болтов M4и работает от промыленной сети (9 - 30 В пост. ток). Для выполнения измерений прибор должен быть подключен к компьютеру или другой системе управления. Возможна одновременная интеграция сразу 10 приборов в единой сети. Передача данных выполняется с помощью аналогового или цифрового сигнала.
При подключении прибора к блоку SPS, участие компьютера в процессе управления исключается. Основным условием является наличие у блока SPS порта типа RS-232 или RS-422.

Диапазон измерений от 0,05 до 500 м
Серийный порт RS-232. В качестве опции предлагается RS-422
Программируемый аналоговый выход 4...20 мА
Возможность объединения в единую систему до 10 модулей
Прибор может использоваться как внутри помещений, так и в уличных условиях
Прост в установке и обслуживании
Прочный корпус, удропрочный, виброзащищенный, класс защиты IP 65
Очень легкий (670 гр.)
Не требует собственного дисплея
Не требует клавиатуры
Измеряет расстояния и удаление до объекта при любой погоде
Литой алюминиевый корпус
Класс лазера: 2М (<0,95 мВ)

Лазерный дальномер серии DLS для стационарной установки и подключения к компьютеру илиблоку SPS с помощью RS-422.

Внешние воздействия. Влияние цели на точность измерений

Возможно измерение расстояний до любых непрозрачных объектов. Качественные результаты на прозрачных объектах исключаются.
Гладкие, ровные цели с хорошим коэффициентом отражения обеспечивают наилучшее качество измерений и высокую скорость получения результатов в сравнении с неровными, шероховатыми целями.
Шероховатые поверхности являются причиной увеличения времени реакции (0,3 - 4 s).
Если между целью и источником излучения находится повышенная концентрация пыли или взвешенных веществ происходит снижение точности и увеличение времени реакции.
Возможно измерение расстояния до подвижных объектов.

Технические характеиристики
Диапазон измерений	0,05 ... 65 м на естественных поверхностях 0,05 ... 500 м при использовании лазерной мишени
Типичная точность Максимальная точность	DLS-B30: ±3,0 мм DLS-B30: ±5,0 мм
Разрешение	0,1 мм
Время реакции	0,2 сек ... 4 сек при единичных измерениях 0,15 сек при продолжительных измерениях
Тип лазера	Класс II (620 ... 690 нм)
Соотношение диаметра лазерной точки Ø - в мм на удалении (в метрах)	6 мм @ 10 м, 30 мм @ 50 м, 60 мм @ 100 м
Порт	RS232 иRS422
Выход	0/4 ... 20 мА
Программное обеспечение PC	в комплекте
Питание	внешнее 9 ... 30 В пост. ток.
Потребление энергии	max. 140 мА при 24 В
Температурный диапазон	-10 ... +50 °C при единичных измерениях -10 ... +45 °C при продолжительных измерениях
Температура хранения	-40 ... +70 °C
Дисплей	индикация с помощью 4-x светодиодов LED
Крепление	с помощью 3-x болтов M4
Класс защиты	IP 65
Корпус	алюминий
Размеры	152 x 80 x 54 мм
Вес	670 гр.

Опции:

Кабель RS232- или RS422 (в зависимости от заказываемого типа кабеля на приборе устанавливается соответсвующий интерфейс)
Класс защиты интерфейса IP65, обеспечивает герметичное подключение кабеля
Лазерные очки
Наклеиваемые цели для больших дистанций

Комплект поставки
1 промышленный лазерный дальномер DLS-B30 в комплекте с программным обеспечением, руководство пользователя на русском языке (Внимание! при заказе обязательно заказывайте кабель типа RS232 или RS422 для подключения прибора
