Дальномер DLS C 15

Устройство измерения дистанции, расстояния, уровня заполнения для промышленных предприятий. Погрешность измерений: 1,5 мм.

Промышленный лазерный дальномер серии DLS использыется для измерения расстояний, удаления до объекта и сканирования объектов в промышленности. С помощью данного прибора вы можете проводить измерения уровня заполнения бункеров, определять позицию подвижных объектов и конструкций, толщину валов и роликов и передавать все полученные данные на компьютер для организации автоматического управления процессами или для прямого подключения к блокам SPS. Области применения данной системы многообразны.

Лазер закрепляется стационарно с помощью 4-х болтов M4и работает от промыленной сети (9 - 30 В пост. ток). Для выполнения измерений прибор должен быть подключен к компьютеру или другой системе управления. Возможна одновременная интеграция сразу 10 приборов в единой сети. Передача данных выполняется с помощью аналогового или цифрового сигнала.
При подключении прибора к блоку SPS, участие компьютера в процессе управления исключается. Основным условием является наличие у блока SPS порта типа RS-232 или RS-422.

• Диапазон измерений от 0,05 до 500 м

• Серийный порт RS-232. В качестве опции предлагается RS-422

• Программируемый аналоговый выход 4...20 мА

• Возможность объединения в единую систему до 10 модулей

• Прибор может использоваться как внутри помещений, так и в уличных условиях

• Прост в установке и обслуживании

• Прочный корпус, удропрочный, виброзащищенный, класс защиты IP 65

• Очень легкий (670 гр.)

• Не требует собственного дисплея

• Не требует клавиатуры

• Измеряет расстояния и удаление до объекта при любой погоде

• Литой алюминиевый корпус

• Класс лазера: 2М (<0,95 мВ)

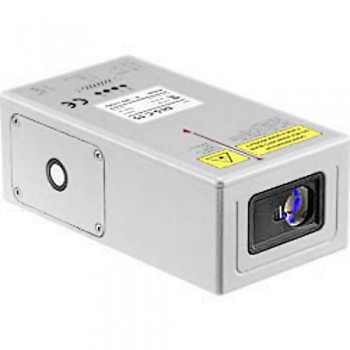

Лазерный дальномер серии DLS для стационарной установки и подключения к компьютеру илиблоку SPS с помощью RS-422.

Внешние воздействия. Влияние цели на точность измерений:

• Возможно измерение расстояний до любых непрозрачных объектов. Качественные результаты на прозрачных объектах исключаются.
• Гладкие, ровные цели с хорошим коэффициентом отражения обеспечивают наилучшее качество измерений и высокую скорость получения результатов в сравнении с неровными, шероховатыми целями.
• Шероховатые поверхности являются причиной увеличения времени реакции (0,3 - 4 s).
• Если между целью и источником излучения находится повышенная концентрация пыли или взвешенных веществ происходит снижение точности и увеличение времени реакции.
• Возможно измерение расстояния до подвижных объектов.

Точность результатов измерения лежит в диапазоне от ±3,0 - ±1,5 мм со статистическим распределением 95%.

Некоторые факторы и условия применения негативно влияют на результаты измерений:

• Измерение расстояния в условиях высоких температур (> + 50 °C).
• Измерение на полированных поверхностях (к примеру, на полированных стальных цилиндрах).

Класс опасности лазерного излучения прибора - 2М. Лазеры данного класса работают в видимом диапазоне излучения и имеют минимальную мощность. Лазеры не могут вызвать раздражение кожных покровов, а для защиты глаз достаточно простого мигательного рефлекса.

Опции

• Кабель RS232- или RS422 (в зависимости от заказываемого типа кабеля на приборе устанавливается соответсвующий интерфейс)
• Класс защиты интерфейса IP65, обеспечивает герметичное подключение кабеля
• Лазерные очки
• Наклеиваемые цели для больших дистанций

Комплект поставки

• промышленный лазерный дальномер DLS-C15 в комплекте с программным обеспечением, руководство пользователя на русском языке (Внимание! при заказе обязательно заказывайте кабель типа RS232 или RS422 для подключения прибора).
